链板式排屑机的性能、特点和用途：

链板式排屑机是将机械加工过程中切削下来的黑色、有色金属的切屑收集并输送至集屑箱中的机床辅助设备，可广泛应用于数控机床、组合机床、加工中心，专业化机床、流水线、自动线的切削输送设备。输送效率高、输送速度选择范围大。链板结构形式为新型的铰接多球面链板，轻小切屑也不易粘附在链板上。材质选用不锈钢板或高碳钢板，主要零部件均经耐磨及耐磨腐蚀处理。工作运转平稳、无噪音，配有机械过载保护及电器过载发讯保护装置，安全可靠，是现代化工业生产中不可缺失的机床辅助设备，亦可作为小型机件的输送装置。

链板排屑机按链条节距区别有31．75，38.1，50．8，63．5，101．6几种供选择。基本特点：本装置系列化、通用化、标准化程度高，操作简单、运行可靠、拆装方便、维修容易。亦可与其它排屑装置联合使用，形成各种形式排列的切削处理系统。

1.可处理各类切屑；也可作为冲压，冷镦机床小型零件的输送装置。

2.输送效率高，输送速度选择范围大；

3.链板宽度多样化，结构形式分为无缝链板和有缝链板两种。

4、流线造型，美观大方，排屑顺畅。

5.具有过载保护功能。

6.体积小、效能高；为CNC,NC及产业机械好之搭配机型

7..链板宽度多元化，提供了绝佳的搭配弹性及有效的应用

8..一体成型的链板组合，强度高、配合精准、动作稳定安静

9..精密的凸点设计，可有效防止碎屑附着，增加出除屑能力

10..扭力限制设定，有效降低操作不当所造成之损害

适用范围

广泛应用于数控机床、组合机床、加工中心、专业化机床、流水线、自动线等切屑，大型机床及生产线的远距离的切屑输送，也可作为冲压，冷镦机床小型零件的输送装置。

注：

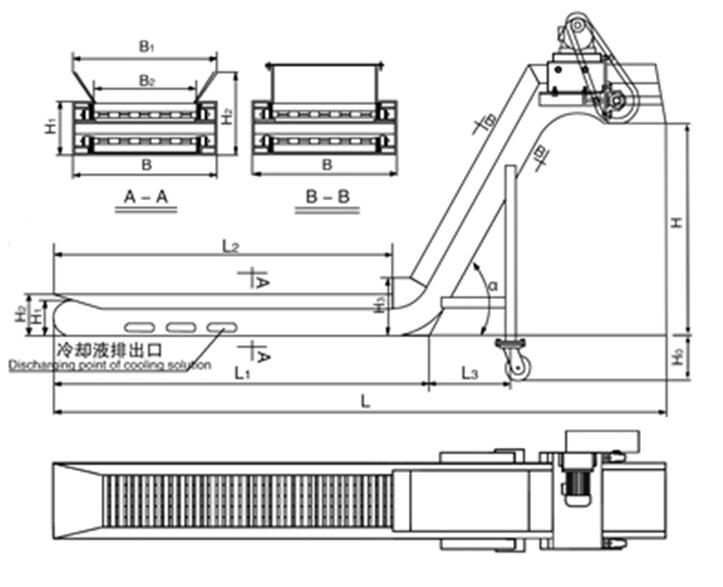

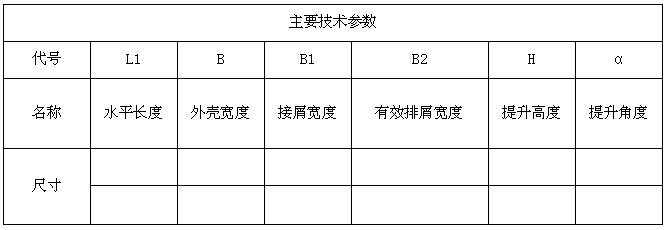

（1）电机功率根据有效排屑宽度B2、水平长度L1、提升高度H确定。

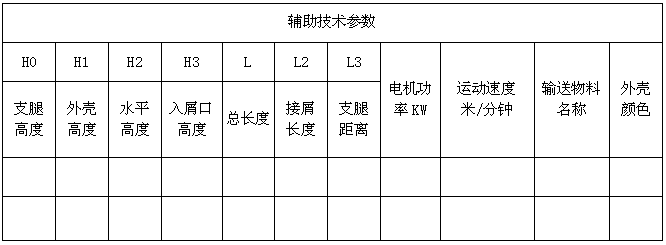

（2）链板节距不同，外壳高度H1小值也不同：

     节距 31.75mm 外壳小高度H1 100mm;

     节距 38.1mm 外壳小高度H1 135mm;

     节距 50.8mm 外壳小高度H1 180mm;

     节距 63.5mm 外壳小高度H1 230mm;

     节距 101.6mm 外壳小高度H1 260mm;

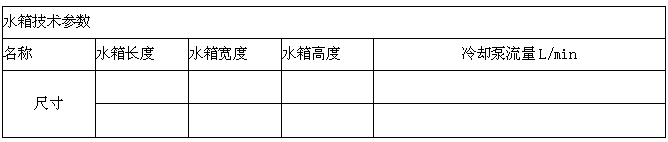

（3）排屑机水箱可根据客户要求制作成不同形状。

（4）可根据用户实际不同要求设计制造。
