TL钢制拖链的详细介绍
中文名称 TL钢制拖链的详细介绍
产品型号 TL系列
产品简介 沧州黑马数控机械装备有限公司是国内大专业的TL钢制拖链的详细介绍生产厂家,沧州黑马数控机械装备有限公司提供的TL钢制拖链的详细介绍不仅具有国内外的技术水平,更有良好的售后服务和的解决方案,欢迎来电洽谈合作!
  • 详细内容
  • 操作步骤
  • 检测原理
  • 保存

 TL型钢制拖链

 TL型钢制拖链的组成与性能:

TL系列拖链的主体是由链板(钢板镀锌)支撑板(挤拉铝合金)轴销(合金钢)等部件组成,使电缆或橡胶管与拖链之间不产生相对运动,不产生扭曲变形,链板经镀锌处理外形效果新颖,结构合理,灵巧强度高,刚性好不变形,安装方便,使用可靠,易拆装 ,尤其是钢制拖链采用了高强度耐磨材料,合金钢为轴销,提高了产品的耐磨强度,弯曲更灵活,阻力更小,降低了噪音,从而可保证长时间使用不变形,不下垂。

 TL型钢制拖链的特点:

由于钢制拖链外观精美,可在较大程度上增强机床设备的整体艺术美观效果,增强我国机床,机械设备在国际市场的竞争能力。

 TL型钢制拖链的工作特点:

    1. 钢制拖链可适应大移动速度40米/分。

2. 钢制拖链在大移动速度时,噪声升压级不大于68分贝。

3. 钢制拖链安全使用寿命不小于100万次(往复)

 TL型钢制拖链可根据客户的不同要求定做。

拖链的选用:

1.支撑板内腔孔径D1=d+0.1d(取整数)。其中d=电线、电缆、液、气软管的外径。

2.根据支撑板内腔大孔径Dmax来确定链高度hg和拖链型号TLXX。

3.根据拖链功能要求来确定支撑板式,拖链的弯曲半径:

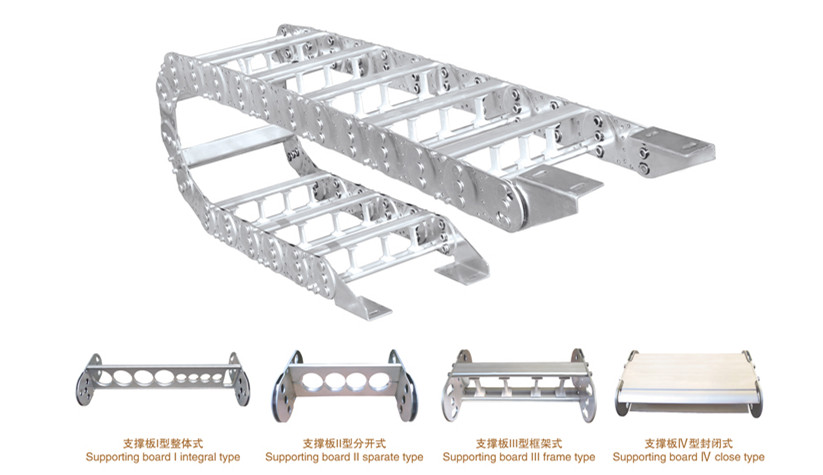

(1)当拖链需承载较大管、缆负荷时,应选用高强度支撑板1型(整块式)。

(2)当管缆的管接头尺寸大于支撑板内腔孔径或须经常拆装、维修时,可选用支撑2型。属分开式类型支撑板。

(3)安装管缆的规格品种较多时,可选用支撑板3型(框架式)

4.根据安装管缆的数量来决定支撑板宽度B1,从而可得拖链宽度B。

5.拖链使用场合或受环境影响时,需要采用钢带防护支撑板时,请与本公司另行提出。

带三条链板的拖链

因为支撑板大长度600mm-650mm,在较宽拖链上可以装置一个或多个拖链链板。另外的原因是,可提高较宽的拖链的稳定性,此外也可通过第三条链板将套管与电缆隔开。

液压管的弹性状况

要注意,液压管在压力下会深长或缩短,因此,应考虑到软管的弹性系数,特别是在高压及拖链长度较长的情况下,应引起注意。



TL型钢制拖链的技术参数

参项         型号

TL45 TL65 TL75 TL80 TL95 TL100 TL115 TL125 TL155 TL180 TL225 TL250
节距        t 45 65 75 80 95 100 115 125 155 180 225 250
弯曲半径    R    可根据用户要求订做

50.75.90

115.145

75.90.

115.125.

145.185

75.90.

115.125

.145.185

100.115.

125.145.

185.200

.250.300

115.145.

200.250

.300

150.200.

250.300.

350



145.200.

225.250.

300.350

200.250.

300.350.

470.500.

575.700.750

200.250.

300.350.

450.500.

600

250.300.

350.450.

490.600.

650

400.450.

600.750.

800.850.

1000

400.450.

500.600.

750.800.

1000

拖链小宽度 B mix 35 50 50 55 60 60 70 80 90 100 160 190
拖链高度      L 30 44 50 56 70 70 86 100 120 144 200 220
拖链长度 由用户按需要自定
支撑板大孔径  D1 26 30 35 50 50 63 75 97 110 146 166
允许不用支撑轮长度 3 4 4 5 5 6 6 8 10 10 12 14
1.拖链按照意大利技术生产。
2.当需要非标准的弯曲半径或结构与标准有异的拖链时,可与本公司另行协议制造。
3.当拖链超过允许的大宽度Bmax时,可采用由三条链带平行组成的复合拖链来完成。
