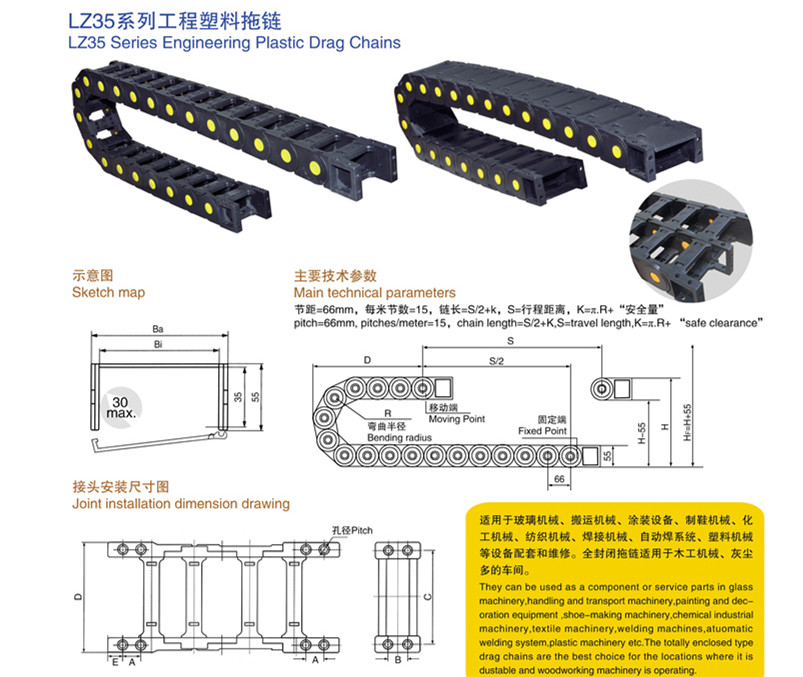

LZ35系列工程塑料拖链
中文名称 LZ35系列工程塑料拖链
产品型号 LZ35系列
产品简介 运行寿命,在正常架空使用情况下,可达500万往复运动次数(具体寿命视运行惰况而定)。
  • 详细内容
  • 操作步骤
  • 检测原理
  • 保存

塑料拖链的性能、特点和用途:

1、塑料拖链的每一节都能打开,便于安装和维修。且运动时产生的噪音低、耐磨,可以高速运动。

2、塑料拖链适合于使用在往复运动的场合,能够对内置的电缆、油管、气管、水管等起到牵引和保护的作用。

3、塑料拖链已被广泛应用于数控机床、电子设备、石材机械、玻璃机械、门窗机械、注塑机、机械手、超重运输设备、自动化仓库等领域。

塑料拖链的结构

1、塑料拖链的外形相似于坦克链,是由许多的单元链接组成,链接之间可以转动自如。

2、塑料拖链的单元链节由左右链板和上下盖板组成,塑料拖链的每个节都能打开,装拆方便,不必穿线,打开盖板后即可把电缆、油管、气管、水管等放入拖链。

3、相同系列的塑料拖链的内高、外高、节距相同,更方便的是拖链的内宽、弯曲半径R是可以有不同的选择。

4、另外可塑料拖链可能进行分隔片,将链内空间按需要分隔开。

塑料拖链的基本参数

(1)塑料拖链所用的材料是增强尼龙,具有较高的压力和抗拉负荷,韧性好、弹性高和耐磨性,阻燃,高低温时性能稳定,可以使用在室外。

(2)抗耐性:耐油、耐盐,且带有一定的耐酸、耐碱能力。

(3)运行速度和加速度:高速度可达5米/秒,高加速度可达5米/秒(具体速度、加速度视运行情况而定)。

(4)运行寿命,在正常架空使用情况下,可达500万往复运动次数(具体寿命视运行惰况而定)。



LZ35系列工程塑料拖链



系列号 内高 内宽 外高 外宽 弯曲半径(R) 节距 A B C D E 孔径
35 35 50 55 75 75/100/125/150/200 66 23 25 66 78 15 5.5
35 35 60 55 85 75/100/125/150/200 66 23 25 76 88 15 5.5
35 35 75 55 100 75/100/125/150/200 66 23 25 91 103 15 5.5
35 35 100 55 125 75/100/125/150/200 66 23 25 116 128 15 5.5
35 35 125 55 150 75/100/125/150/200 66 23 25 141 153 15 5.5
35 35 150 55 175 75/100/125/150/200 66 23 25 166 203 15 5.5
35 35 175 55 200 75/100/125/150/200 66 23 25 191 178 15 5.5
35 35 200 55 225 75/100/125/150/200 66 23 25 216 228 15 5.5
35 35 250 55 275 75/100/125/150/200 66 23 25 266 278 15 5.5
